稱重傳感器，顧名思義，就是用來測量重量的傳感器。它能夠將物體的重量信號轉換成可測量的電信號輸出，是電子衡器的核心部件，廣泛應用于工業、商業、醫療、交通等各個領域。

一、稱重傳感器的工作原理

稱重傳感器的工作原理主要基于以下幾種物理效應：

• 應變效應： 當金屬導體受到外力作用時，其長度和截面積會發生微小變化，從而導致電阻值發生變化。利用應變效應制成的稱重傳感器稱為應變式稱重傳感器，是目前應用最廣泛的一種類型。

• 壓電效應： 某些電介質材料在受到外力作用時，其內部會產生極化現象，從而在表面產生電荷。利用壓電效應制成的稱重傳感器稱為壓電式稱重傳感器，具有響應速度快、動態范圍寬等優點。

• 電容效應： 當電容器的極板間距或有效面積發生變化時，其電容值也會發生變化。利用電容效應制成的稱重傳感器稱為電容式稱重傳感器，具有結構簡單、成本低廉等優點。

二、稱重傳感器的結構組成

不同類型的稱重傳感器結構有所不同，但一般都包括以下部分：

• 彈性元件： 用于感知重量引起的形變，通常采用高強度合金鋼、鋁合金或不銹鋼制成。

• 敏感元件： 用于將彈性元件的形變轉化為電信號，例如應變片、壓電陶瓷、電容極板等。

• 信號處理電路： 用于放大、濾波和處理敏感元件輸出的信號。

• 外殼： 用于保護傳感器內部元件，通常采用金屬或塑料制成。

三、稱重傳感器的類型

根據測量原理、結構形式和應用場景的不同，稱重傳感器可以分為以下幾種類型：

• 應變式稱重傳感器： 包括柱式、梁式、橋式、輪輻式等，具有測量精度高、穩定性好等優點。

• 壓電式稱重傳感器： 具有響應速度快、動態范圍寬等優點，常用于動態稱重和沖擊測量。

• 電容式稱重傳感器： 具有結構簡單、成本低廉等優點，常用于小量程稱重。

• 電磁力平衡式稱重傳感器： 利用電磁力與重力相平衡的原理進行測量，具有精度高、穩定性好等優點，常用于高精度天平。

四、稱重傳感器的應用

稱重傳感器廣泛應用于以下領域：

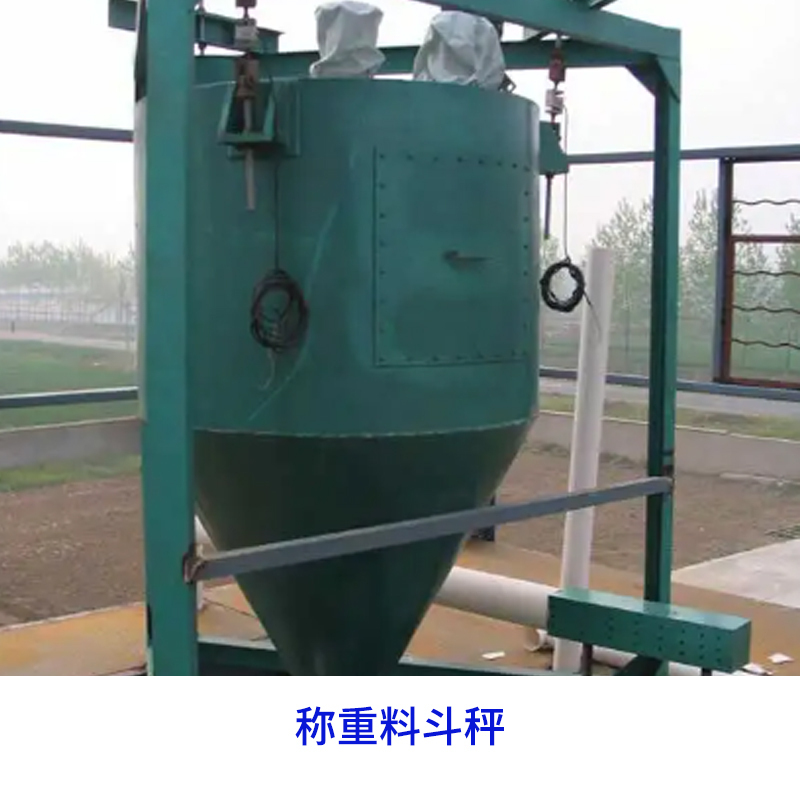

• 工業領域： 用于配料稱重、過程控制、力值測量等。

• 商業領域： 用于電子秤、計價秤、包裝秤等。

• 醫療領域： 用于體重秤、嬰兒秤、病床秤等。

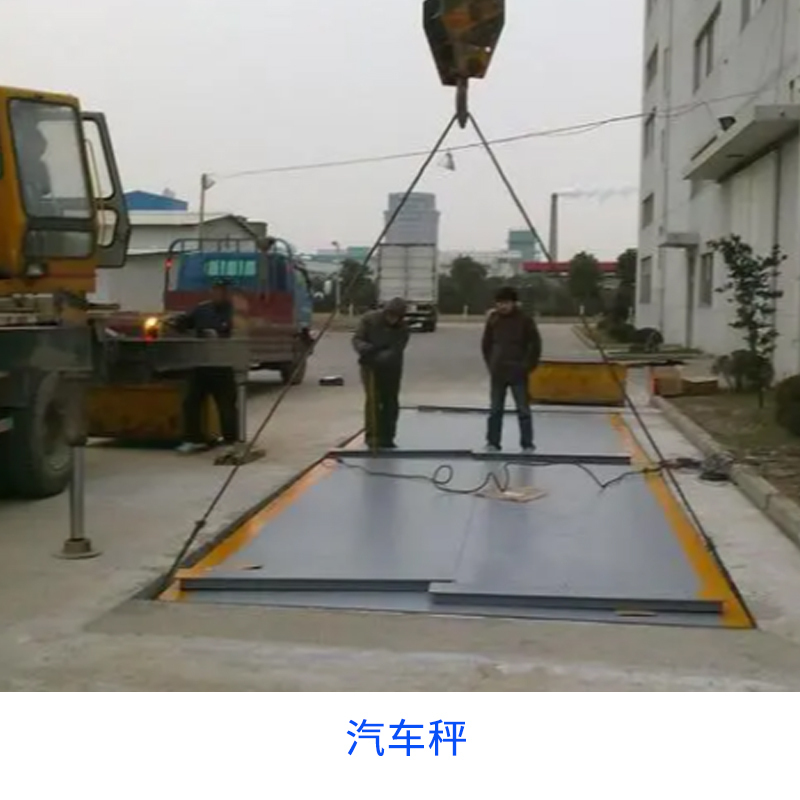

• 交通領域： 用于汽車衡、軸重秤、動態稱重系統等。

五、稱重傳感器的選型

在選擇稱重傳感器時，需要考慮以下因素：

• 測量范圍： 根據實際應用需求選擇合適的測量范圍。

• 精度等級： 根據測量精度要求選擇合適的精度等級。

• 環境適應性： 根據使用環境選擇合適的防護等級和材料。

• 安裝方式： 根據安裝空間和條件選擇合適的安裝方式。

六、稱重傳感器的發展趨勢

隨著物聯網、人工智能等技術的發展，稱重傳感器正朝著以下方向發展：

• 高精度、高可靠性： 提高測量精度和可靠性，滿足更苛刻的應用需求。

• 智能化、網絡化： 實現傳感器數據的遠程傳輸和分析，提高設備管理水平。

• 微型化、集成化： 減小傳感器體積和重量，方便安裝和使用。

七、總結

稱重傳感器作為一種重要的測量儀器，在各個領域發揮著越來越重要的作用。隨著技術的不斷進步，稱重傳感器將朝著更高精度、更高可靠性、更智能化方向發展，為人類社會的發展提供更強大的技術支持。
